Qué es un estudio geotécnico y por qué importa tanto
Un estudio geotécnico es, en esencia, la investigación sistemática del terreno sobre el que se va a edificar o intervenir. Su función principal es poner en relación las características del suelo con las exigencias de la construcción: resistencia, deformabilidad, nivel freático, estratigrafía… todo lo que un proyectista necesita para dimensionar correctamente la cimentación.
Cuando alguien me pregunta si de verdad hace falta, siempre respondo lo mismo: la cimentación es el punto de contacto entre el edificio y la naturaleza. Si no sabes qué hay debajo, estás construyendo sobre suposiciones. Y las suposiciones, en ingeniería, salen caras.
El estudio geotécnico no es un documento que se elabora una sola vez y se archiva. En mi experiencia, lo ideal es arrancarlo en la fase inicial del proyecto —cuando todavía hay margen para tomar decisiones de diseño— y verificar sus datos al inicio de la obra, porque el terreno a veces te da sorpresas que ni el mejor estudio prevé.
¿Quién es el responsable? La normativa es clara: la responsabilidad del estudio geotécnico recae sobre el proyectista y el director de obra, aunque puede delegarse en el promotor en determinadas circunstancias. Técnicos cualificados —arquitectos, arquitectos técnicos— pueden redactarlo, pero la responsabilidad última no se delega. Esto tiene implicaciones importantes en caso de daños, así que conviene tenerlo siempre presente.
Marco normativo: cuándo es obligatorio un estudio geotécnico.
En España, el estudio geotécnico no es optativo. Lo exigen expresamente tres normas de referencia obligatoria en el sector:
- La Instrucción de Hormigón Estructural (EHE), que requiere conocer las condiciones del terreno para el cálculo estructural.
- La Ley de Ordenación de la Edificación (LOE, mayo de 2000), que establece las obligaciones de los agentes que intervienen en el proceso edificatorio.
- Y el Código Técnico de la Edificación (CTE), específicamente el Documento Básico de Seguridad Estructural — Cimentaciones (DB-SE-C), que detalla los requisitos mínimos del reconocimiento del terreno.
El DB-SE-C es taxativo en algo que a mí me parece fundamental: como mínimo, debe realizarse un sondeo mecánico. No un muestreo, no una estimación visual: Un sondeo.
Las tres técnicas principales de reconocimiento del terreno:
En COPYE utilizamos distintas técnicas según el tipo de terreno, la profundidad de investigación necesaria y el nivel de detalle que requiere el proyecto. No existe una solución universal: la elección correcta nace de la experiencia y del conocimiento del entorno geológico.
Calicatas: cuando el mejor reconocimiento es el directo
Una calicata no es más que una zanja o pozo excavado con medios mecánicos que permite inspeccionar visualmente el terreno tal y como se presenta en la naturaleza. Es la técnica más intuitiva y, bien ejecutada, enormemente informativa.
Su principal limitación es la profundidad: no superamos los cuatro metros por razones de seguridad laboral. A partir de 1,5 metros es obligatoria la entibación. Además, la presencia de nivel freático la complica considerablemente. Dicho esto, en terrenos cohesivos y sin agua en la zona de excavación, una buena calicata me dice en minutos cosas que un informe de laboratorio tardaría días en confirmar.
Sondeos mecánicos: la técnica que la normativa exige como mínimo
Los sondeos mecánicos son perforaciones de diámetro y profundidad variables que permiten investigar el subsuelo a grandes profundidades, incluso por debajo del nivel freático y a través de capas de alta resistencia mecánica. Son, con diferencia, la técnica más completa y también la más costosa.

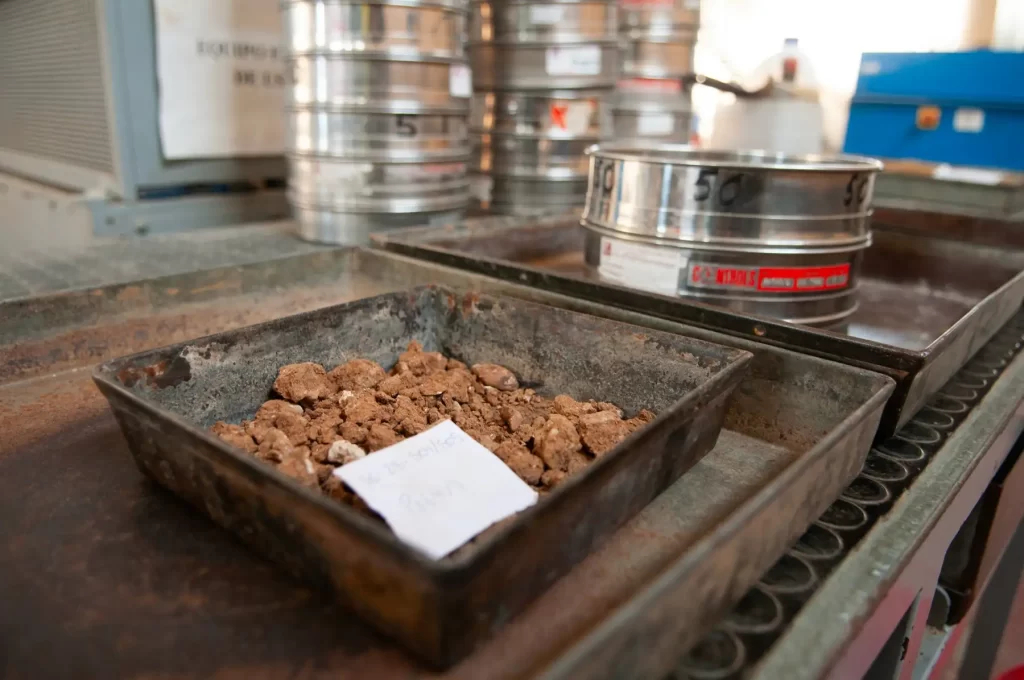

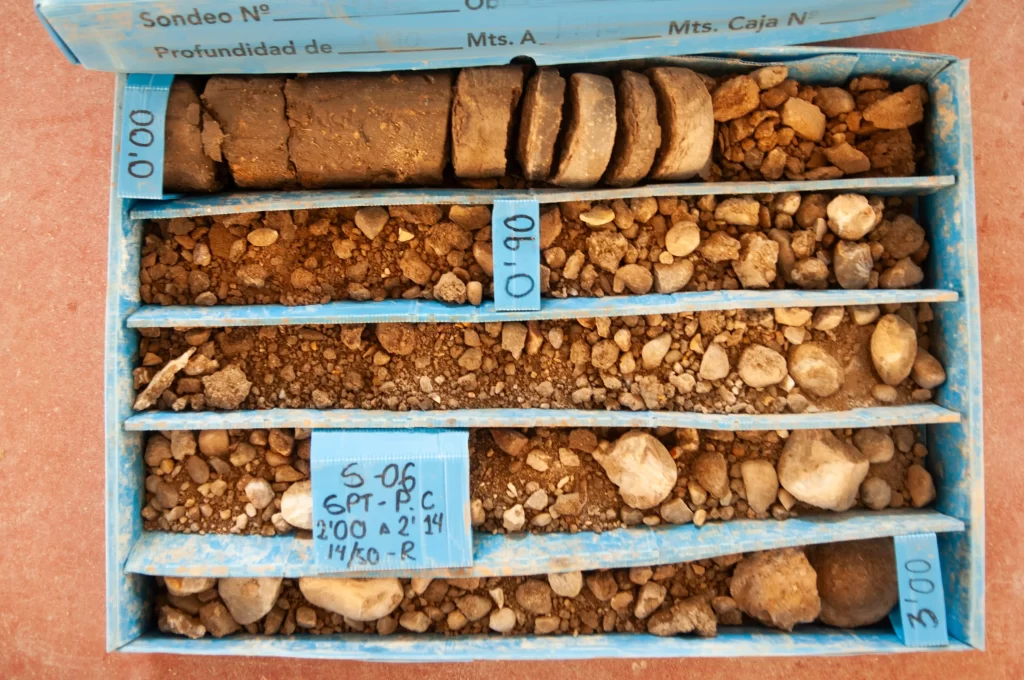

Su gran valor está en la obtención de muestras representativas a distintas cotas de profundidad: esas muestras son las que permiten definir con precisión la estratigrafía, caracterizar cada capa y detectar variaciones del nivel freático. El CTE exige al menos un sondeo mecánico en cualquier estudio geotécnico. En COPYE lo consideramos el núcleo del trabajo, no un trámite.
Pruebas de penetración: eficiencia y continuidad de datos
Las pruebas continuas de penetración consisten en introducir en el terreno una varilla metálica con punta cónica, bien por presión constante —penetración estática— o por golpeo —penetración dinámica—. Con ellas obtenemos un perfil continuo de resistencia del suelo que nos permite correlacionar capas y anticipar comportamientos.
Son especialmente útiles en suelos cohesivos y granulares. No las recomiendo en roca, donde la resistencia hace la prueba inviable. Combinadas con sondeos mecánicos, estas pruebas nos permiten interpolar la información entre puntos de investigación y construir una imagen más completa del subsuelo.
Técnicas complementarias: cuando la geotecnia clásica no es suficiente
A lo largo de mis años trabajando en la Comunidad de Madrid y en provincias como Toledo, Guadalajara, Segovia o Ávila, me he encontrado con terrenos que requieren algo más que calicatas y sondeos. Para esos casos disponemos de técnicas geofísicas y de prospección indirecta que aportan información valiosa sin necesidad de excavación.
La sísmica de refracción genera una pequeña vibración controlada en superficie y mide cómo viajan las ondas a través del subsuelo. Las diferencias en la velocidad de propagación nos revelan la existencia de estratos, contactos geológicos o incluso cavidades. Es una técnica no invasiva, rápida y muy útil para reconocer grandes superficies.
La resistividad eléctrica aplica un campo eléctrico al terreno y mide cómo lo conduce o resiste. Distintos materiales tienen distintas propiedades eléctricas: la arcilla húmeda se comporta de forma muy diferente a la roca o a la grava. Esta técnica es particularmente útil para detectar variaciones laterales del subsuelo o para localizar el nivel freático con detalle.
Finalmente, el georadar emite pulsos de ondas electromagnéticas hacia el interior del terreno y captura los ecos que regresan al impactar con interfaces entre materiales distintos. Permite detectar depósitos de fluidos, unidades geológicas diferenciadas o incluso instalaciones enterradas. En zonas urbanas de Madrid, donde a menudo hay infraestructuras soterradas de distintas épocas, el georadar nos ha salvado de más de un problema.
